ATM8000綜合管廊監控報警與運維管理系統
一、行業背景
地下綜合管廊是城市的超級大動脈，它將給城市帶來從內到外的活力，而地下管線建設規模不足、管理水平不高等問題亦日益凸顯。一些城市相繼發生大雨內澇、管線泄漏爆炸、路面塌陷、設施被盜等事件，嚴重影響了人民群眾生命財產安全和城市運行秩序。
綜合管廊屬于地下封閉空間，一旦發生火災，會迅速消耗掉管廊內部氧氣并產生大量有害氣體，當甲烷、一氧化碳等危險氣體達到一定濃度時，還可引起爆炸。更嚴重的是，發生災害時管廊內部環境十分惡劣，搶修難度很大，對搶修人員也將造成人身安全威脅。
光格ATM8000綜合管廊監控報警與運維管理系統基于城市綜合管廊工程技術規范等標準開發，系統采用物聯網架構，模塊化設計，滿足分階段施工及技改的要求，可對綜合管廊內的設施運行、實時環境、出入口等進行全方位在線監測，實現綜合管廊監測、運維的智能化、自動化，保障管廊內環境、設備、運維人員安全。
二、政策法規要求
國家標準《城市綜合管廊工程技術規范》GB 50838-2015 中明確規定在綜合管廊中應設置相關設備監控及聯動系統。
三、系統架構

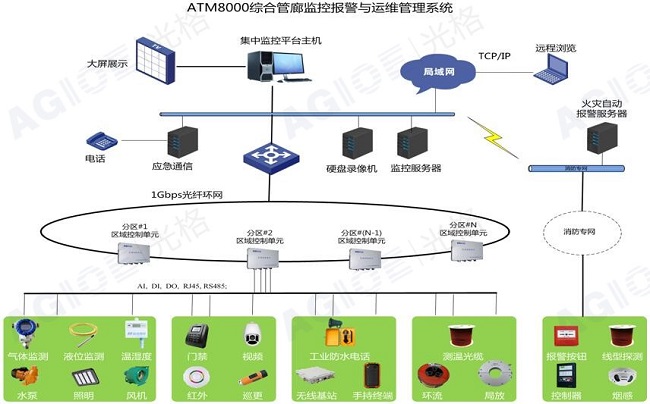

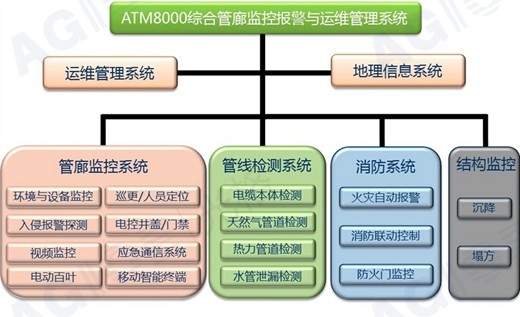

四、系統功能
1、環境監控系統
環境監控系統對綜合管廊內環境參數進行實時監測，包括氣體含量（含氧氣、甲烷、硫化氫）、溫濕度和集水井水位情況，出現異常情況時報警；同時對綜合管廊內通風設備、排水泵和照明設備等進行狀態監測和控制，設備控制可采用遠程或就地控制方式。
2、視頻監控子系統

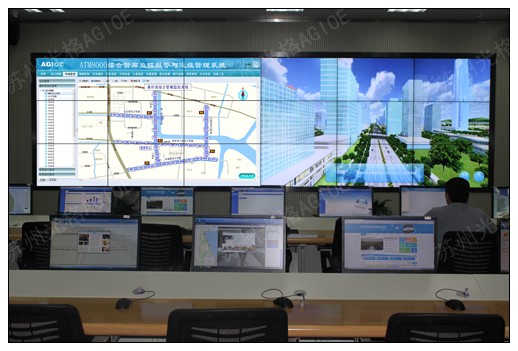

視頻監控系統對綜合管廊內部環境、綜合管廊出入口等重要位置處實時全方位的圖像監控，使監控中心值班人員清楚了解綜合管廊現場實際情況，并及時獲得以外情況的圖像信息。監控中心可隨時調取網絡攝像機的實時視頻信號和歷史回放圖像，并投放到顯示大屏上。
3、防入侵監測系統
防入侵監測系統采用紅外對射技術，當綜合管廊現場出現 “非法入侵”情況，聯動現場聲光報警器，同時其報警信號通過區域控制單元送入監控中心監控工作站，監控畫面相應位置閃爍，并產生語音報警信號。
4、門禁系統
門禁系統通過門禁控制，對監控中心和綜合管廊出入口等處實施出入管理，強化綜合管廊安全防范功能。
5、電子巡查管理系統
電子巡查系統對綜合管廊現場巡查行為進行記錄并進行監管和考核，是安防系統的重要組成部分，能有效地對管理維護人員的巡邏工作進行管理。
6、應急通信與調度系統
應急通信與調度系統通過以太網實現各電話之間的相互呼叫，并通過設置的語音網關實現與外部市話聯系功能。系統通過應急調度平臺和綜合管廊現場揚聲器廣播，實現遠程調度功能。
7、無線通信與人員定位系統
無線通信與人員定位系統對綜合管廊內部實現無線信號覆蓋，在手機上安裝相應的APP軟件，結合應急通信與調度系統實現無線語音通話功能。工作人員攜帶定位卡或智能手機（預裝APP軟件）進入綜合管廊，實現人員定位功能，在緊急情況下指導綜合管廊現場人員及時疏散，確保人身安全。
8、火災自動報警系統
火災自動報警系統實時接收感溫光纜的火災檢測信號或手動火災報警按鈕的報警信號，在綜合管廊內部進行聲光報警，以警示管廊內部的工作人員。同時監控中心進行聲光報警，軟件界面彈窗報警，系統聯動視頻監控系統切換至火災報警區域畫面，警示監控中心工作人員采取相關措施。
9、消防系統
消防系統在綜合管廊現場每個防火分區設置氣體滅火控制器、氣溶膠滅火裝置、放氣指示燈和緊急啟停按鈕等設備。當火災發生時，遠程控制或者本地按下緊急啟停按鈕，氣體滅火控制器啟動管廊內部的氣體滅火裝置，滅火過程中放氣指示燈常亮。
10、高壓電纜本體監測系統
高壓電纜本體監測系統實現對綜合管廊內高壓電纜的運行溫度、局部放電、護套環流的實時監測，并進行載流量評估，避免高壓電纜運行事故發生，對保障電力電纜的安全運行和動態增容提供有力的技術依據。
五、方案特點與優勢
1、綜合管廊監控全面整體解決方案，符合GB50838-2015《城市綜合管廊工程技術規范》要求；
2、統一管理平臺，強化子系統間聯動，提高響應速度和運維水平；
3、專業化地理信息管理系統，結合GIS和360度全景技術，多視角識別管線位置和狀態信息；
4、系統支持云計算、大數據等技術應用，預留智慧城市接口，支持向智慧城市平滑升級 ；
5、系統開放，向下兼容第三方設備和系統；向上支持通用的接口協議，可接入更高一級的監控系統；
6、本系統已歷經綜合管廊實際應用環境考驗，成功應用于住建部指定參觀工程蘇州工業園區桑田島綜合管廊等多管廊，是國內應用案例最多的管廊監控系統。
六、自研產品簡介
ATM8000系統包含光格多個自主研發產品，詳細介紹請點擊：
ATM8000集成平臺監控軟件
360全景展示軟件
ACU330H區域控制單元（高集成式）
AT800X系列分布式光纖感溫火災探測器
應急通信系統
APD120在線式電纜局放監測系統
ACS210電纜護套環流監測產品
電纜載流量監測評估系統
七、典型案例
江蘇昆山國際商務城花橋綜合管廊監控系統
中新蘇州工業園區桑田島綜合管廊綜合監控系統
延安新區北區綜合管廊監控系統
成都博覽城綜合管廊監控項目
常州金融商務區綜合管廊監控項目
更多應用案例可聯系銷售經理獲取
